HRSC Produktserie #610 - Olympus Mons SE


Lavaströme am Fuße des Vulkangiganten

Am 21. Januar 2013 nahm die vom DLR betriebene, hochauflösende Stereokamera (HRSC) an Bord der ESA-Raumsonde Mars Express einen Teil am Südostrand des Riesenvulkans Olympus Mons auf dem Mars auf. Er befindet sich etwa 200 Kilometer südwestlich der Region Sulci Gordii.

Die Bilder zeigen den südöstlichen Teil des gigantischen Schildvulkans. Mit seinen 22 Kilometern Höhe – bezogen auf das Nullniveau auf dem Mars, eine dem irdischen Meeresspiegel vergleichbare Referenzebene – ist er der höchste Vulkan unseres Sonnensystems. Aus dieser Ebene aus erstarrter Lava, auf der so genannten Tharsis-Aufwölbung, ragt zunächst ein markanter Steilhang auf, an dessen Oberkante sich der eigentliche Vulkanschild 250 Kilometer weit bis zum Gipfel des Olympus Mons erstreckt. Besonders gut ist diese riesige Geländestufe in der farbcodierten Ansicht (Bild 3) zu sehen.



Ein riesiger Steilhang und gigantische Lavaströme


Der ringförmig den Vulkankomplex umlaufende Steilhang des Olympus Mons ist typisch für einige der großen Marsvulkane. Er ist bis zu neun Kilometer hoch und teilweise von Lavaströmen überdeckt, die ihren Ursprung in Förderzentren auf dem oberen Schild haben und einst über den oberen Steilhang herabflossen. Auch der Fuß des Steilhangs ist von Lavaströmen überdeckt, die teilweise auch von anderen Vulkanen aus der Umgebung stammen. In der Tharsis-Vulkanregion, in dessen nordwestlicher Zone der Olympus Mons liegt, befinden sich die meisten Vulkane auf dem Mars.

An den Stellen, an denen der Steilhang nicht durch geologische Prozesse verändert wurde, liegt seine Böschungsneigung bei über 20 Grad. Auffallend sind vereinzelte Felsmassive mit abgeflachter Spitze, die aus dem Lavafeld herausstechen. Sie wurden umgedreht oder hochgehoben, als die äußeren Abhänge des Vulkans in sich zusammenstürzten und so den Steilhang formten.

Auf dem oberen Schild und dem Steilhang des Vulkans sind unzählige einzelne erstarrte Lavaströme zu sehen. Die schmaleren Ströme weisen die für sie charakteristischen lobenförmigen Ränder, Dämme und Kanäle auf. Lavaröhren sind ebenfalls auf den Bildern gut zu erkennen. Sie bilden kleine Hügelketten mit Kanalsystemen. Dort, wo die Lavaströme den Steilhang hinunterflossen, formten sie breite Lavafächer. Diese Lavafächer sind von den Lavaströmen überdeckt worden, die die Lavaebene am Fuße des Vulkans entstehen ließen. Demnach sind die Lavaströme der Ebene jünger als die am Abhang. Das Fehlen von Einschlagskratern auf den Lavaströmen belegt, dass diese erst in der jüngeren Geschichte des Vulkans entstanden sind, das heißt vor wenigen Millionen Jahren.

Auf der großen Lavaebene sind verschiedenen Landschaftsformen zu erkennen: So genannte Runzelrücken (engl. "wrinkle ridges"), quer durch das Bild (Bilder 3 und 4) laufenden, rückenartigen Strukturen, die wie verwundene Seile aussehen; ferner ein Kanalsystem sowie einzelne, große Lavaströme, die aber zum Teil schon verwittert und von späteren Prozessen überprägt wurden und deshalb nicht mehr so gut zu erkennen sind. Das südöstlich liegende Kanalsystem am unteren Rand der Farbansicht (Bild 5), wurde durch flüssiges Material geformt. Es ist wahrscheinlich, dass Lava diese Kanäle gebildet hat. Trotzdem kann nicht ganz ausgeschlossen werden, dass vielleicht auch Wasser die Kanäle ausgeschürft hat und Sedimente abgelagert wurden.



Bildverarbeitung und das HRSC-Experiment auf Mars Express


Die Aufnahmen mit der HRSC (High Resolution Stereo Camera) entstanden während Orbit 11.524 von Mars Express. Die Bildauflösung beträgt etwa 17 Meter pro Bildpunkt (Pixel). Die Abbildungen zeigen einen Ausschnitt bei etwa 17 Grad nördlicher Breite und 229 Grad östlicher Länge. Die Farbdraufsicht (Bild 4) wurde aus dem senkrecht auf die Marsoberfläche gerichteten Nadirkanal und den Farbkanälen der HRSC erstellt; die perspektivischen Schrägansichten (Bilder 1, 5) wurde aus den Stereokanälen der HRSC berechnet. Das Anaglyphenbild (Bild 6), das bei Betrachtung mit einer Rot-Blau- oder Rot-Grün-Brille einen dreidimensionalen Eindruck der Landschaft vermittelt, wurde aus dem Nadirkanal und einem Stereokanal abgeleitet. Die in Regenbogenfarben kodierte Draufsicht (Bild 3) beruht auf einem digitalen Geländemodell der Region, von dem sich die Topographie der Landschaft ableiten lässt.



Das Kameraexperiment HRSC auf der Mission Mars Express der Europäischen Weltraumorganisation ESA wird vom Principal Investigator (PI) Prof. Dr. Gerhard Neukum (Freie Universität Berlin), der auch die technische Konzeption der hochauflösenden Stereokamera entworfen hatte, geleitet. Das Wissenschaftsteam besteht aus 40 Co-Investigatoren, aus 33 Institutionen und zehn Nationen stammen. Die Kamera wurde am Deutschen Zentrum für Luft- und Raumfahrt (DLR) unter der Leitung des PI entwickelt und in Kooperation mit industriellen Partnern gebaut (EADS Astrium, Lewicki Microelectronic GmbH und Jena-Optronik GmbH). Sie wird vom DLR-Institut für Planetenforschung in Berlin-Adlershof betrieben. Die systematische Prozessierung der Daten erfolgt am DLR. Die Darstellungen wurden vom Institut für Geologische Wissenschaften der FU Berlin erstellt.

Download
hochaufgelöste Bilddaten / high resolution image data

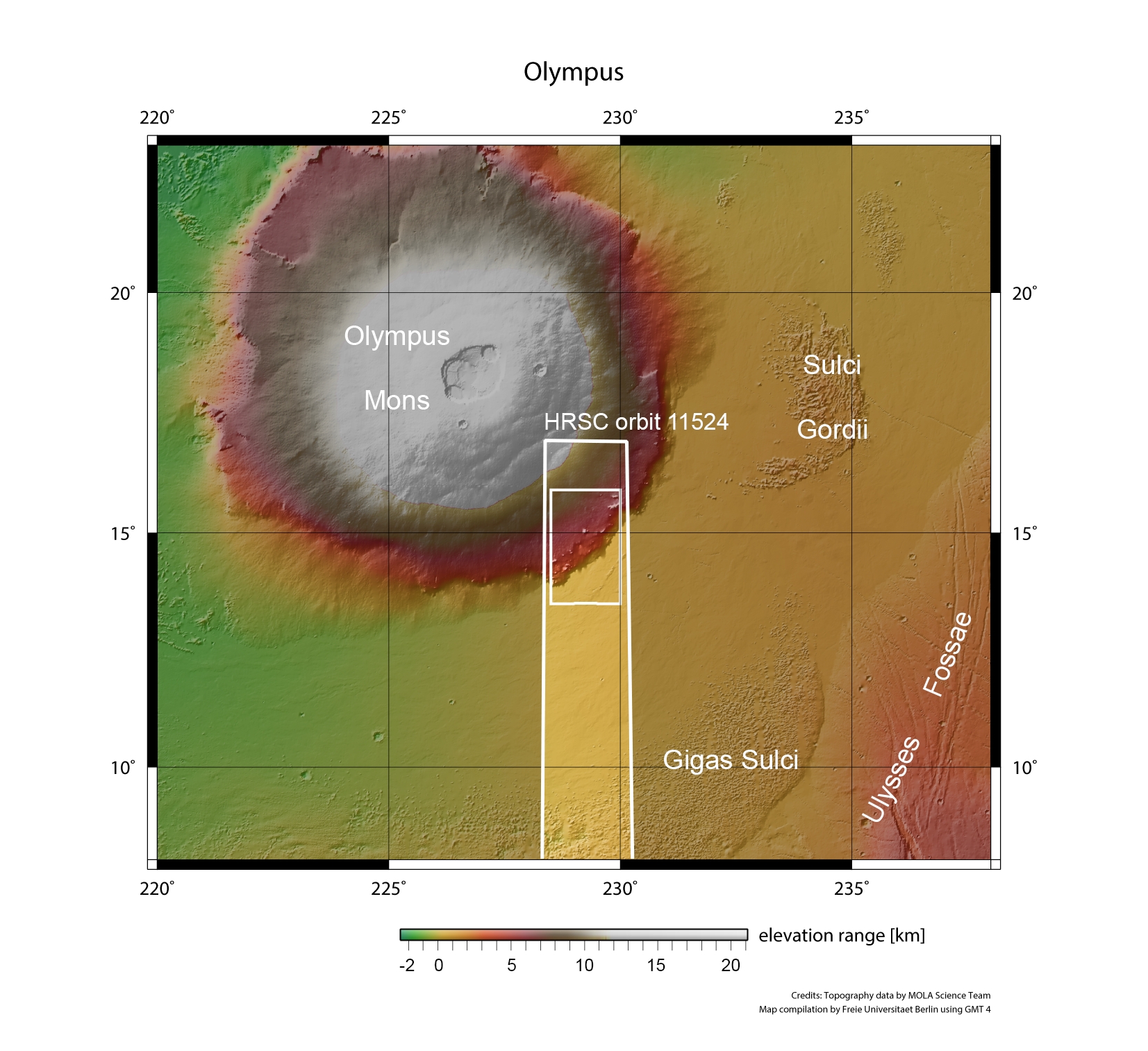

Kontextkarte [2]:   TIF
(2 MBs)
JPG
(980 KBs)
Farbkodiertes Höhenmodell [3]:   TIF
(64 MBs)
JPG
(23 MBs)
RGB Farbbild [4]:   TIF
(54 MBs)
JPG
(23 MBs)
Perspektive [1]:   TIF
(4 MBs)
JPG
(2 MBs)
Perspektive #2 [6]:   TIF
(4 MBs)
JPG
(2 MBs)
Rot-Cyan Anaglyphe [5]:   TIF
(46 MBs)
JPG
(24 MBs)

© Copyright: ESA/DLR/FU Berlin (G. Neukum)
