15.02.2008

HRSC Produktserie #362 - Candor Chasma Orbit 3195

HRSC Press Release #362 - Candor Chasma (orbit 3195)


Perspektive #2
Perspektive #2
Am 6. Juli 2006 nahm die hochauflösende Stereokamera (HRSC), unter der Leitung des Principal Investigator Prof. Dr. Gerhard Neukum von der Freien Universität Berlin, auf der ESA-Sonde Mars Express im Orbit 3195 einen Teil der Region Candor Chasma mit einer Auflösung von ca. 20 Metern pro Bildpunkt auf. Die Abbildungen zeigen hiervon einen Ausschnitt bei 6° südlicher Breite und 290° östlicher Länge.

On 6 July 2006 the High-Resolution Stereo Camera (HRSC), under the leadership of the Principal Investigator Prof. Dr. Gerhard Neukum of Freie Universitaet Berlin, onboard the ESA spacecraft Mars Express obtained image data in orbit 3195 with a ground resolution of approximately 20 meters per pixel. The data were acquired in the region of Candor Chasma at approximately 6° southern latitude and 290° eastern longitude.

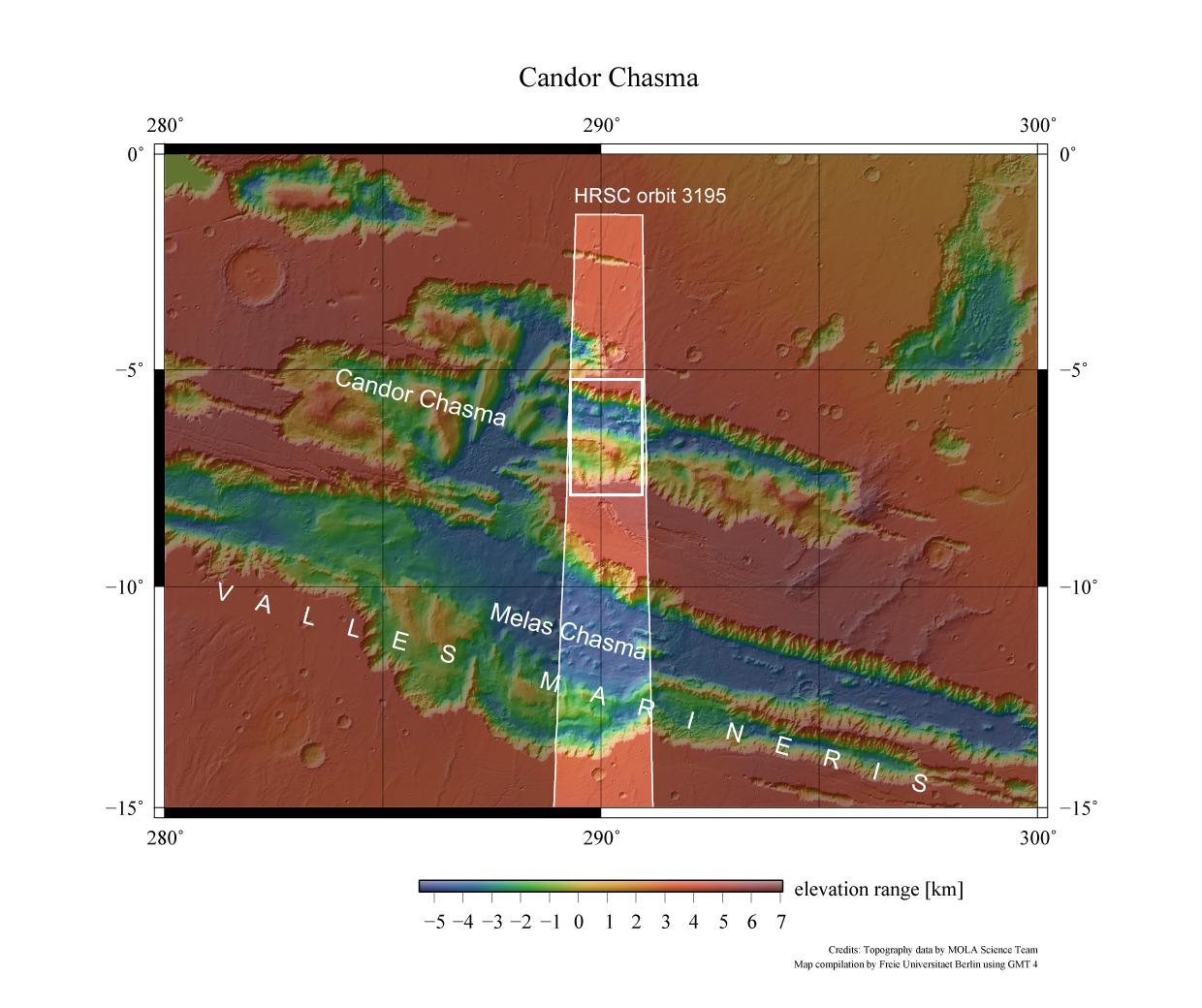

Kontextkarte
Kontextkarte
Candor Chasma ist ein Bereich im nördlichen Teil der Valles Marineris, einem etwa 3000 Kilometer langen Canyonsystem des Mars. Es ist Teil des radial verlaufenden Grabenbruchsystems rund um Tharsis und wird bezüglich seiner Entstehung mit dessen Aufwölbung in Zusammenhang gebracht.

Candor Chasma is a northern valley of Valles Marineris, an approximately 3000-kilometer long canyon system on Mars. It is part of the radial graben system induced by the volcanic uplift of the Tharsis bulge.





Lagekarte der beschriebenen<br>geologischen Strukturen
Lagekarte der beschriebenen
geologischen Strukturen
Die steilen Wände des Grabens (1) erheben sich bis zu 8500 Meter über die tiefsten Stellen des Grabenbodens und sind durch Felsvorsprünge und verzweigte Einschnitte gekennzeichnet („Spur and Gully Morphology“). Während im oberen Bereich unregelmäßige, schroff verwitternde Gesteine anstehen, ist der untere Bereich sehr viel flacher und gleichmäßiger ausgebildet. Im oberen Bereich handelt es sich um Reste des vermutlich basaltischen Plateaus. Im unteren Teil sind neben ausgedehnten Hangschuttablagerungen (Schutthalden) auch größere Hangrutschungen erkennbar (2).

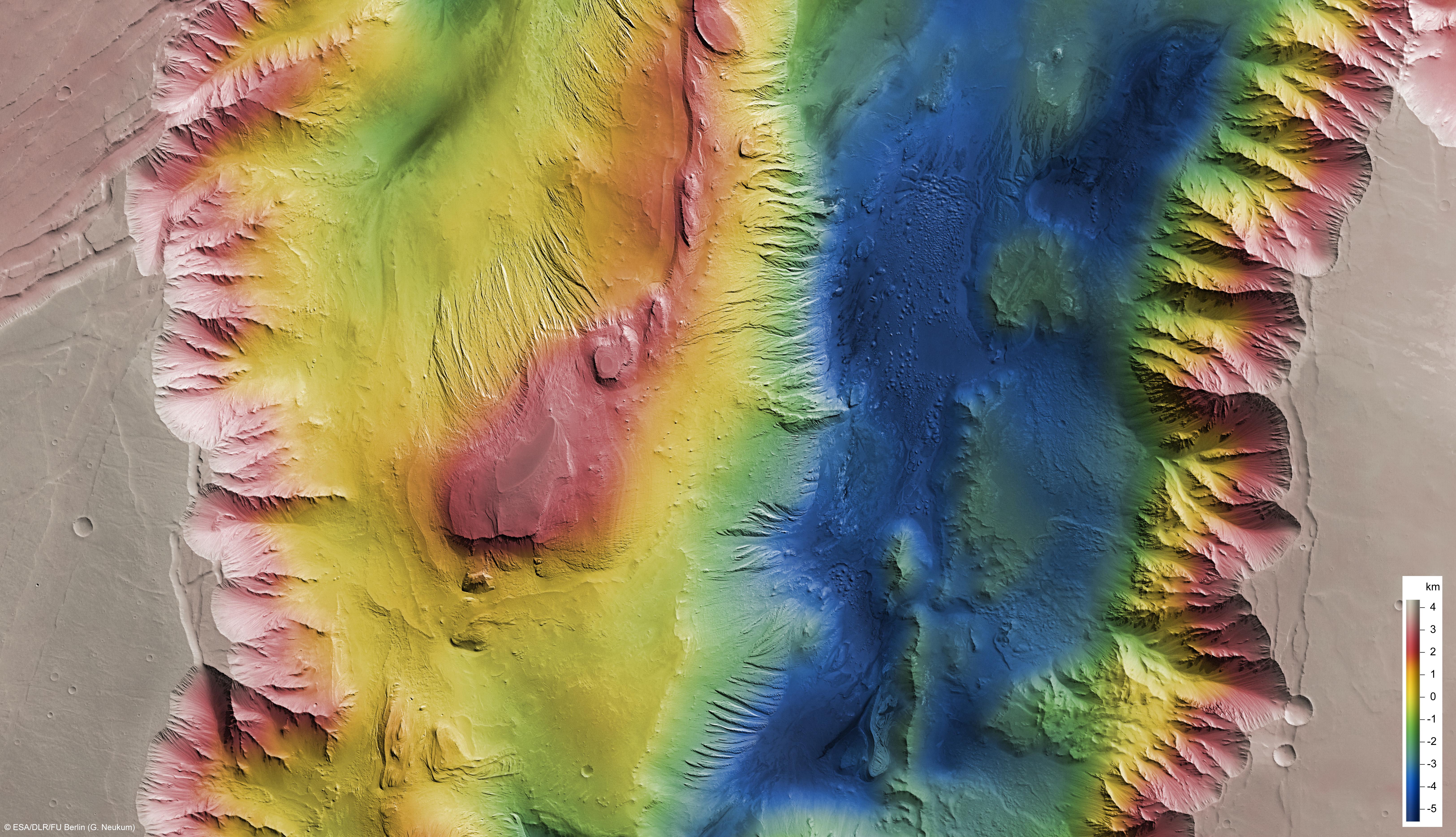

Farbkodiertes Höhenmodell
Farbkodiertes Höhenmodell
The steep walls of the graben (1) rise to 8500 meters above the floor. They are characterized by rock spurs and branching gullies (“Spur and Gully Morphology”). While the upper part shows irregular, craggy rock and appears to be a remnant of the older, basaltic plateau, the lower part is more even and smoother and made up of run-off hill scree and larger landslides (2).





Nadiraufnahme #1
Nadiraufnahme #1
Im tiefer gelegenen Bereich fallen tafelbergartige Erhebungen (3) auf, die aufgrund ihrer charakteristischen Schichtung als „Interior Layered Deposits“ bekannt sind und sich ca. 1200 Meter über den Talboden erheben.

The graben floor exhibits mesa-like mountains (3) with characteristic layering known as “Interior Layered Deposits”. These rise up to 1200 meters above the graben floor.





RGB Farbbild #1
RGB Farbbild #1
Es gibt verschiedene Vermutungen über die Entstehung des Candor Chasma. Eine Theorie besagt, dass der intensive Tharsisvulkanismus mit einer Aufwölbung der gesamten Region verbunden war, in deren Zuge es zu großen Spannungen und einer Ausdünnung der Kruste mit Rissbildung kam. Diese als „Extensionstektonik“ bekannten Vorgänge führten zur Grabenbildung.

Different theories exist regarding the diagenesis of Candor Chasma. One is, that the Tharsis volcanism was associated with an uprising of the entire area. I the course of the uprising a lot of stress was exerted on the crust which thinned out and formed large grabens. This process is known as extensional tectonics.

Perspektive #1
Perspektive #1
Die Farbansichten wurden aus dem senkrecht blickenden Nadirkanal und den Farbkanälen erstellt, die Schrägansichten wurden aus den Stereokanälen der HRSC berechnet. Die Anaglyphe wird aus dem Nadirkanal und einem Stereokanal abgeleitet. Die schwarzweißen Aufnahmen wurden dem Nadirkanal entnommen, der von allen Kanälen die höchste Auflösung zur Verfügung stellt.

The colour scenes have been derived from the three HRSC-colour channels and the nadir channel. The perspective views have been calculated from the digital terrain model derived from the stereo channels. The anaglyph image was calculated from the nadir and one stereo channel. The black and white images were derived from the nadir channel which provides the highest detail of all channels.



Rot-Cyan Anaglyphe #1
Rot-Cyan Anaglyphe #1
Das Kameraexperiment HRSC auf der Mission Mars Express der Europäischen Weltraumorganisation ESA wird vom Principal Investigator Prof. Dr. Gerhard Neukum (Freie Universität Berlin), der auch die technische Konzeption der hochauflösenden Stereokamera entworfen hatte, geleitet. Das Wissenschaftsteam besteht aus 40 Co-Investigatoren aus 33 Institutionen und zehn Nationen. Die Kamera wurde am Deutschen Zentrum für Luft- und Raumfahrt (DLR) unter der Leitung des Principal Investigators (PI) G. Neukum entwickelt und in Kooperation mit industriellen Partnern gebaut (EADS Astrium, Lewicki Microelectronic GmbH und Jena -Optronik GmbH). Sie wird vom DLR -Institut für Planetenforschung in Berlin-Adlershof betrieben. Die systematische Prozessierung der Daten erfolgt am DLR. Die Darstellungen wurden vom Institut für Geologische Wissenschaften der FU Berlin in Zusammenarbeit mit dem DLR-Institut für Planetenforschung erstellt.

The High Resolution Stereo Camera (HRSC) experiment on the ESA Mars Express Mission is led by the Principal Investigator (PI) Prof. Dr. Gerhard Neukum who also designed the camera technically. The science team of the experiment consists of 40 Co-Investigators from 33 institutions and 10 nations. The camera was developed at the German Aerospace Center (DLR) under the leadership of the PI G. Neukum and built in cooperation with industrial partners (EADS Astrium, Lewicki Microelectronic GmbH and Jena-Optronik GmbH). The experiment on Mars Express is operated by the DLR Institute of Planetary Research, through ESA/ESOC. The systematic processing of the HRSC image data is carried out at DLR. The scenes shown here were created by the PI-group at the Institute for Geological Sciences of the Freie Universitaet Berlin in cooperation with the German Aerospace Center (DLR), Institute of Planetary Research, Berlin.




Download
hochaufgelöste Bilddaten / high resolution image data

Kontextkarte:   TIF
(1 MB)
JPG
(131 KBs)
Farbkodiertes Höhenmodell:   TIF
(42 MBs)
JPG
(3 MBs)
Lagekarte der beschriebenen
geologischen Strukturen
:
TIF
(17 MBs)
JPG
(3 MBs)
Nadiraufnahme #1:   TIF
(17 MBs)
JPG
(3 MBs)
RGB Farbbild #1:   TIF
(43 MBs)
JPG
(3 MBs)
Rot-Cyan Anaglyphe #1:   TIF
(38 MBs)
JPG
(3 MBs)
Perspektive #1:   TIF
(24 MBs)
JPG
(2 MBs)
Perspektive #2:   TIF
(23 MBs)
JPG
(2 MBs)

© Copyright: ESA/DLR/FU Berlin (G. Neukum)
